- 額定電壓：
- 400V/660V
- 額定電流：
- 30-895A
- 產品優勢：
- 適用于電力無功補償系統等
- 應用設備：

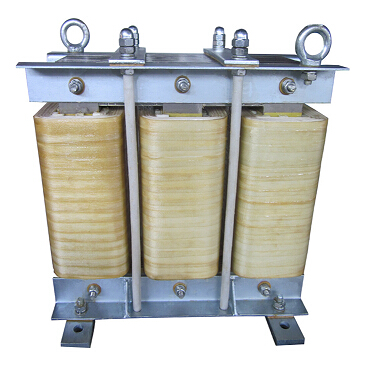

- 該濾波電抗器用于低壓濾波柜中，與濾波電容器相串聯調諧至某一諧振頻率，用來吸收電網中相應頻率的諧波電流。低壓電網中有大量整流、變流、變頻裝置等諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。濾波電抗器與電容器相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數對于系統的安全運行起到了較大的作用。該濾波電抗器分為三相和單相兩種，均為鐵心干式。鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，采用高溫高強度粘接劑粘接，以保證電抗氣隙在運行過程中不發生變化。線圈采用H級漆包扁銅線繞制，排列緊密且均勻。電抗器的線圈和鐵芯組裝成一體后經過預烘一其空漫漆一熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起。電抗器的夾件、緊固件等采用非磁性材料，確保電抗器具有較高的品質因數，確保具有較好的濾波效果。外露部件均采取了防腐燭處理，引出端子采用了鍍錫銅管端子。
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
YB966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹
濾波電抗器作用：
該濾波電抗器用于低壓濾波柜中，與濾波電容器相串聯，調諧至某一諧振頻率，用來吸收電網中相應頻率的諧波電流。低壓電網中有大量整流、變流、變頻裝置等 諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。濾波電抗器與電容器相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數，對于系統的安全運行起到了較大的作用。
濾波電抗器結構特點：
1.該濾波電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，采用高溫粘接劑粘接，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級漆包扁銅線繞制，排列緊密且均勻。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起。
5.電抗器的夾件、緊固件等采用非磁性材料，確保電抗器具有較高的品質因數，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用了鍍錫銅管端子。
濾波器電抗器使用環境條件：
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
濾波電抗器性能參數：
1.可用于400V、660V系統。
2.額定絕緣水平3kV/min。
3.電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。
4.電抗器噪聲不大于50dB。
5.三相電抗器的任意兩相電抗值之差不大于±2%。
6.耐溫等級H級（180℃）以上。
濾波電抗器使用環境條件：
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
濾波電抗器性能參數：
1.可用于400V、660V系統。
2.額定絕緣水平3kV/min。
3.電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。
4.電抗器噪聲不大于50dB。
5.三相電抗器的任意兩相電抗值之差不大于±2%。
6.耐溫等級H級（180℃）以上。
濾波電抗器性能參數：
1.可用于400V、660V系統。
2.額定絕緣水平3kV/min。
3.電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。
4.電抗器噪聲不大于50dB。
5.三相電抗器的任意兩相電抗值之差不大于±2%。
6.耐溫等級H級（180℃）以上。
